注漿是一種通過向巖土體或結構內部注入漿液，以填補孔隙、加固破碎層或阻止?jié)B水的工程技術。其核心目的是提升介質的強度、降低滲透系數，從而改善安全性和耐久性。注漿技術應用廣泛，在能源領域與巖土工程領域均有使用，例如：水利工程方向的大壩基底注漿加固防滲、礦山采礦注漿堵水與回填、土體的注漿改良等各個領域。

對注漿效果的評價，傳統方法中常在注漿完成后進行現場的滲透實驗判斷防滲性能；或鉆芯取樣，實驗室測量孔隙度滲透率等參數；或使用聲波技術輔助判斷孔隙填充度等等，這些技術往往都是在注漿完成，固化成型后進行監測，存在嚴重的滯后性，缺少了在注漿過程中的動態監測，對注漿的機理研究力有不逮。

低場核磁共振技術通過測量漿液中氫核的弛豫時間，能夠在不破壞巖樣的前提下，實時反映孔隙水、漿液及固體骨架的狀態，有效區分不同尺度的孔隙水（宏孔、微孔），進而推算孔隙度和孔徑分布，獲得評估注漿填充效果的核心參數。在壩基、隧道、礦山及環境治理等多個領域低場核磁共振憑借無損、原位、對孔隙水高度敏感的特性，能夠為注漿工程提供實時、定量的質量評估。

基于低場核磁共振技術的注漿過程動態在線監測研究：

樣品制備：

樣品來源：人造巖心。

樣品規格：圓柱體尺寸：直徑 50 mm × 高度 100 mm 。

鉆孔設計：在樣品端面開孔，鉆取5個適用注漿的孔眼。

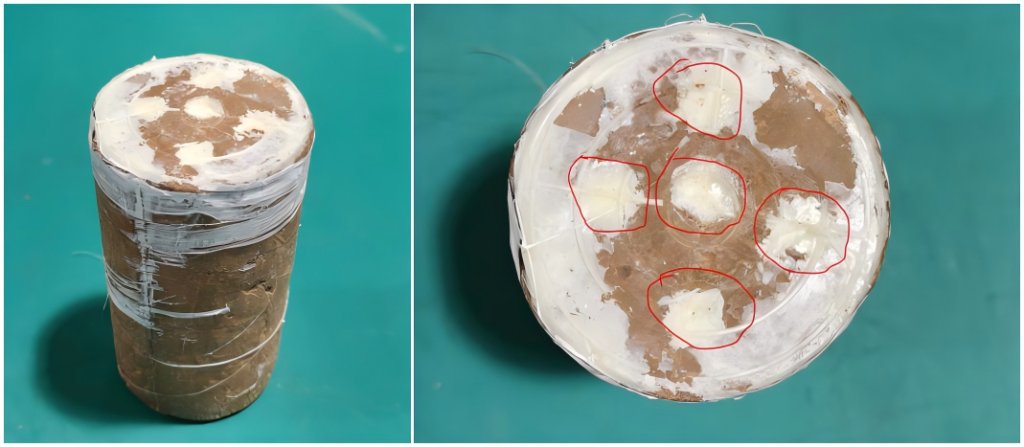

圖一開孔注漿后的樣品

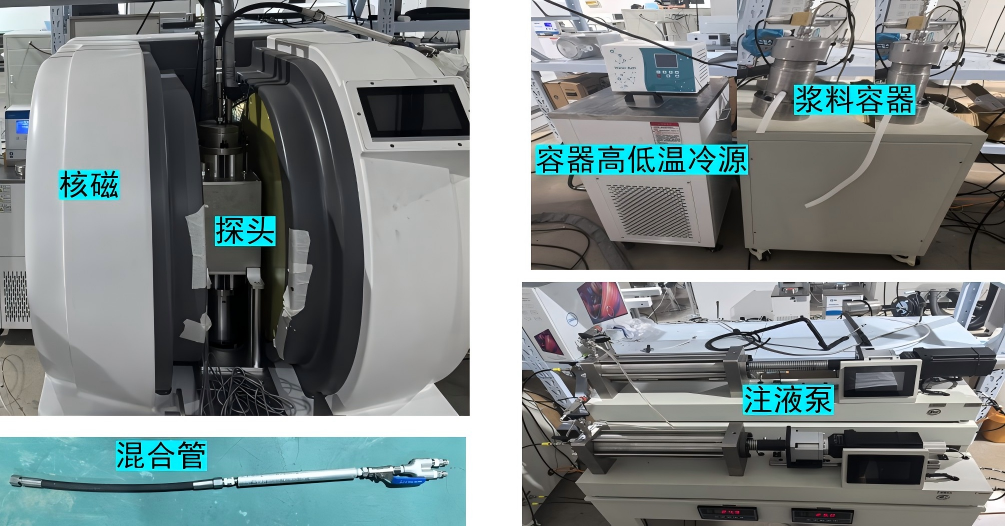

設備：豎放低場核磁共振設備

圖二注漿核磁設備MacroMR12-150V-I

實驗方案：

1.制備人造巖心，在巖心端面鉆取孔眼，用于注漿。

2.夾持器裝樣，安裝注漿管線，調試核磁設備。

3.開始注漿，在注漿過程的開始-過程-結束等各階段，進行核磁弛豫分析及成像分析的測試。

4.核磁數據處理分析。

實驗結論與分析：

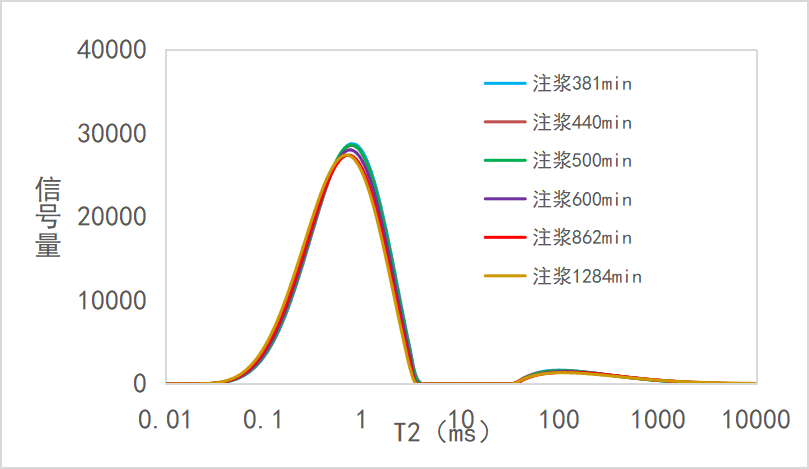

圖三注漿弛豫

圖四注漿成像

1、根據圖三注漿弛豫可知，隨著注漿的不斷進行，在注漿后期固化階段，核磁信號不斷降低，證明了漿液與巖心持續相互作用，水分不斷參與反應，漿液逐漸固化。

2、根據圖四注漿成像可知，核磁成像技術可以清晰展示注漿的內部注入過程，完整的表達注漿的非均質形態，解決了注漿內部“黑匣子”不可微觀表征的問題。

隨著低場核磁共振（LF?NMR）技術的成熟，能夠原位、無損地獲取孔隙水分布、漿液固化進程等關鍵參數，為注漿質量提供實時、定量的監測手段，顯著提升注漿工程的可靠性與經濟性。

如您對以上應用感興趣，歡迎咨詢：18516712219

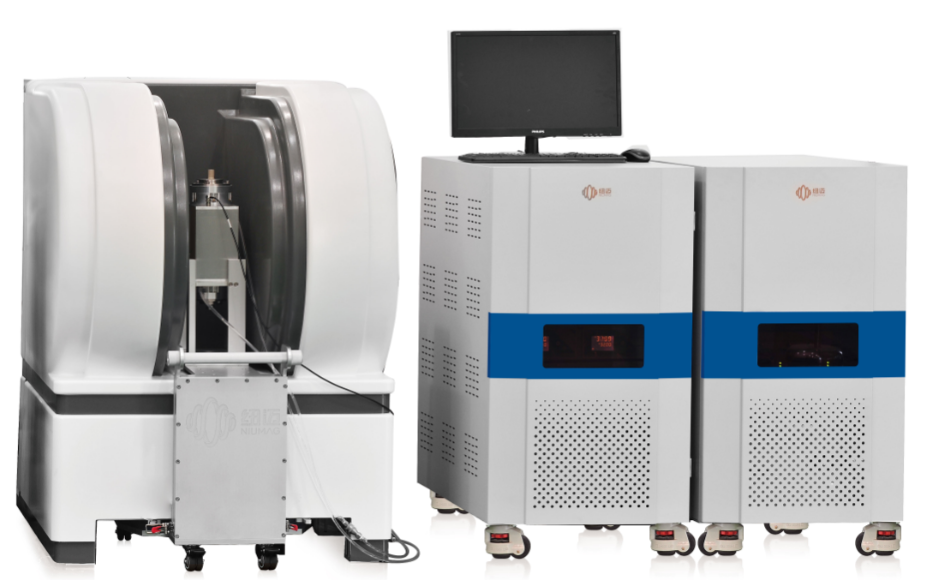

推薦：大口徑核磁共振成像分析儀（MacroMR12-150V-I）
